Comhdhéanamh CNC Comhdhúil CNC Comhdhéanamh CNC-Muileann Interpolated Y-Axis

Déanann na huirlisí meaisín CNC comhdhúile CNC a chomhdhlúthú, mar shamhail ard laistigh den tsraith de mheaisíní casta deil-mhuileann, a mhodh próiseála uathúil a ghiaráil, a chomhcheanglaíonn gluaiseacht solúbtha tosaigh agus aft an X-ais le díláithriú beacht ingearach an y-axis, chun comhtháthú éifeachtach a bhaint amach maidir le h-innill ilphróiseála. Ní hamháin go gcuireann an dearadh nuálaíoch seo go mór le héifeachtúlacht táirgthe ach go n-ailíníonn sé go réidh le héilimh phráinneacha déantúsaíochta nua-aimseartha do tháirgeadh éifeachtúil agus ardcháilíochta.

Seol Fiosrúchán

Cur síos ar an Táirge

Tá treoracha líneacha ard-allmhairithe, scriúnna sorcóir, agus imthacaí beachtais á n-úsáid ag ár n-uirlisí comhdhúile CNC CNC comhdhúile CNC-muileann idirshuite.

Baineann sé leas iomlán as na buntáistí is mó a bhaineann le ceithre cinn - gearrtha trom agus déine ard naisc Axis.

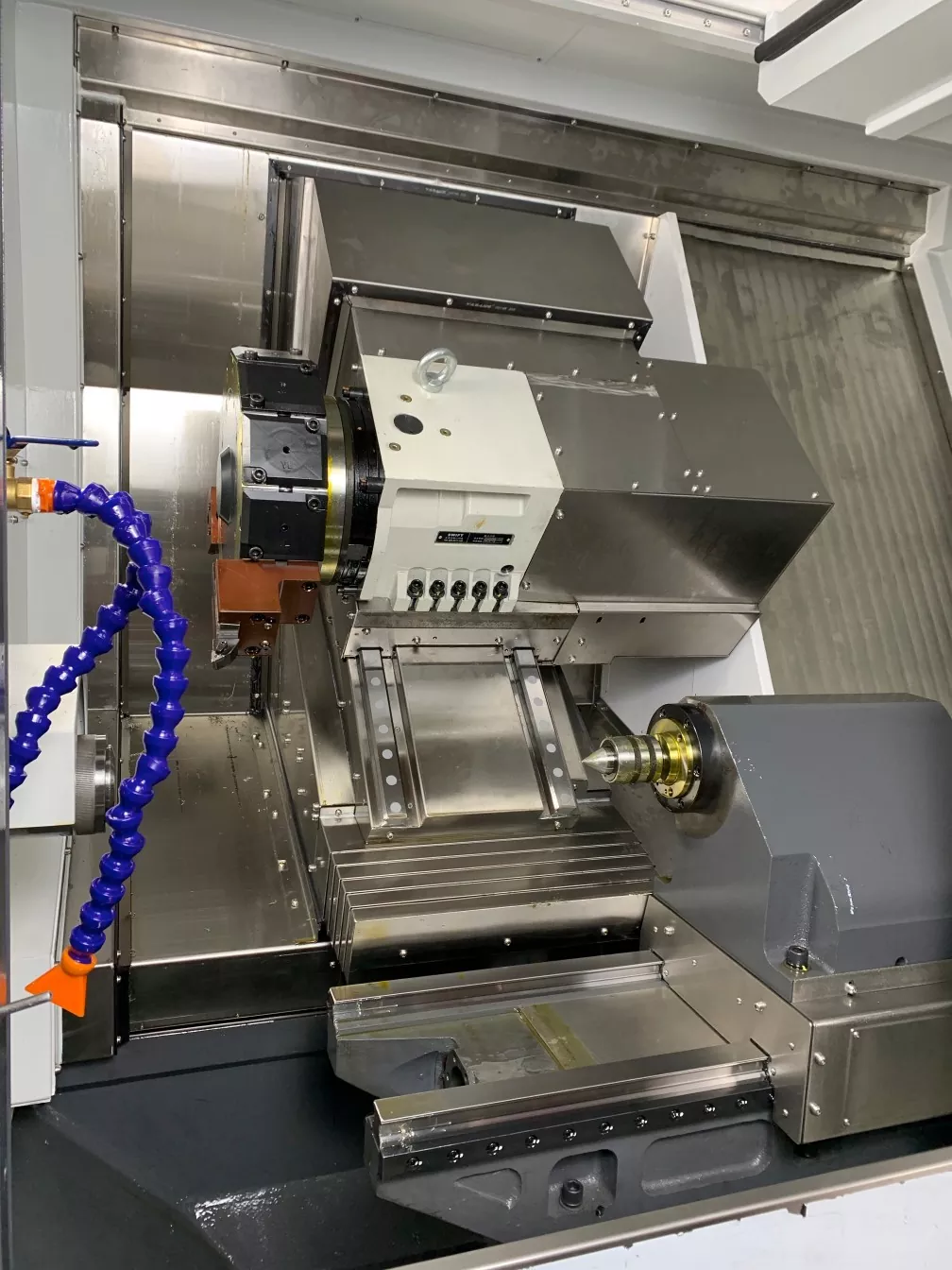

Is meaisín meaisínithe cumaisc cas-mhuileann é seo le turret agus ionad tailstock idirshuímh Y-ais, samhail nua a ghlacann ionad an mheaisín díreach y-ais.

Ceadaíonn an tIonad Tailstock Hiodrálach ríomhchláraithe oibriú aon-eochair chun síneadh nó tarraingt siar, ag éascú clampáil phíosa oibre éasca. Tá rialú dhá-luas aige (go tapa agus go mall).

Baintear úsáid as an turret cumhachta chun páirteanna ard-dho-dhoimhneachta a mheaitseáil, agus is féidir an ceann cumhachta idirshuite y-ais a úsáid i gcomhar leis an bhfeidhm chumaisc cas-mhuileann le codanna casta meaisín.

Glacann leaba na huirlise meaisín dearadh iarnróid ard-íseal le cóimheas uillinne de 15:30 céim, ar féidir leis a chinntiú go héifeachtach nach ndéanfaidh an uirlis meaisín dífhoirmiú le linn oibriú fadtéarmach, agus go bhfuil déine agus cobhsaíocht láidir ann.

Paraiméadar Táirge （Sonraíocht）

Cumas próiseála	52cy
Spin an corp leapa	Φ600
An phróiseáil trastomhas is mó	Φ350
Fearsaide
Srón fearsaide	A2-6
Cró beáir	Φ52
Luas an fhearsaid	0-4500
Cruinneas meicniúil
Déan cruinneas suímh arís	± 0.005
Lámhaigh fearsaide	≤0.005/100mm
Barrchaolaithe fearsaide	≤0.005/100mm
X, Z Crosshair	≤0.005/100mm
X/z ais luas tapa ag gluaiseacht go tapa	24m/min
Taisteal suíochán eireaball
Sonraíocht muinchille tailstock	Mo 4#
Taisteal suíochán eireaball	500mm
Modh gluaiseachta suíochán eireaball	dhorchaile
Fad barr chuck	630mm
Raon brú suíochán eireaball	5-20 cileagram
Barrinmhuinín	120mm
Struchtúr suíochán eireaball	Cineál muinchille beachtais
Stróc aiseach
Ga taistil x-ais	260mm
Stróc z-ais	620mm
Stróc y-ais	﹢ 60mm﹣68mm
Mótarchumhacht
Fearsaid (servo) agus mótar	11kw
X ais (servo) agus mótar	3.1kw
Z ais (servo) agus mótar	3.1kw
Y ais (servo) agus mótar	2.4kw
Mótar ceann cumhachta	5.5kw
múin
múin	BMT55
Nach iad
Ualach	5000kg
Toisí meicniúla	290019502100

Féile agus Feidhm Táirge

Úsáidtear go forleathan go forleathan go n-úsáidtear uirlisí innill chomhdhúile cas-mhuileann Y-axis i dtionscail déantúsaíochta éagsúla, go háirithe i bpróiseáil codanna ardchruinnithe agus casta amhail iatáin duga, páirteanna feithicleach, trealamh leighis, etc., a bhfuil buntáistí suntasacha acu. Ina theannta sin, is féidir é a úsáid freisin chun codanna a phróiseáil le cruthanna geoiméadracha casta, méideanna éagsúla, agus riachtanais bheachtais ard, amhail dromchlaí sorcóireacha, dromchlaí cónúla, dromchlaí céimnithe, dromchlaí sféarúla, agus cineálacha eile dromchlaí rothlacha.

Sonraí táirgthe

Tá sé á thiomáint agus á rialú ag slat scriú agus mótar servo. Is féidir treoracha an chláir maidir le gluaiseacht agus sá a shocrú, agus tá an oibríocht simplí.

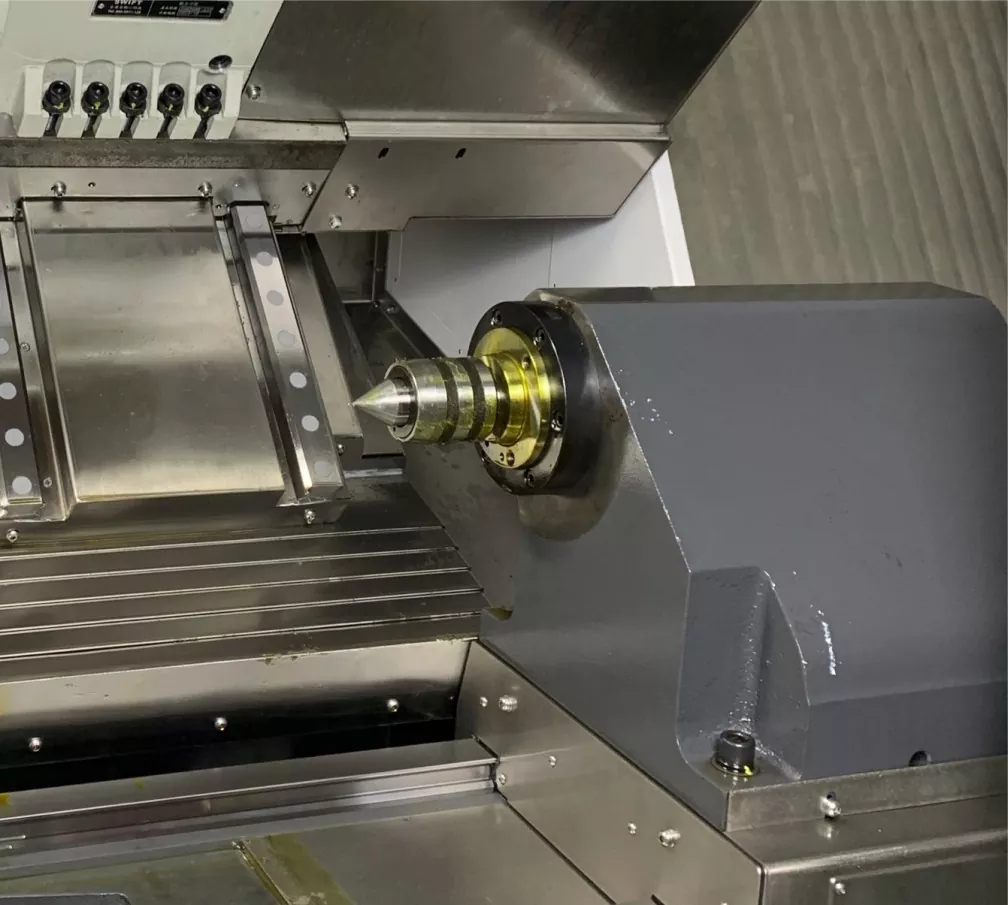

Glacann sé le dearadh tailstock hiodrálach in-ríomhchláraithe, rud a fhágann go bhfuil sé níos éasca an cruinneas agus an chomhlár a chinntiú agus páirteanna seafta ultra-fhada agus caol á bpróiseáil.

Is féidir leis an tailstock hiodrálach in-ríomhchláraithe an ghluaiseacht ar aghaidh, an ghluaiseacht siar agus an stopadh a stopadh trí chóid M agus K-chóid. Thairis sin, ceadaíonn sé coigeartú treallach ar an mbrú. Tá sé simplí, áisiúil, sábháilte agus iontaofa.
